“PU”芯片家族群像

随着AI技术全面爆发，算力成为比拼的核心武器，新闻里各种“PU”扎堆：英伟达“GPU”一卡难求、谷歌新一代“TPU”采用3纳米制程、高通正打造智能手机独立“NPU”……其实这些“PU（Processing Unit，处理单元）”就是一家子芯片，在AI和算力这个圈子里，但凡看到带 “PU”后缀的，基本可以默认它们是血脉相连的专用计算芯片，只是前缀代表了各自不同的看家本领。

CPU

中央处理单元

“德高望重的族长”

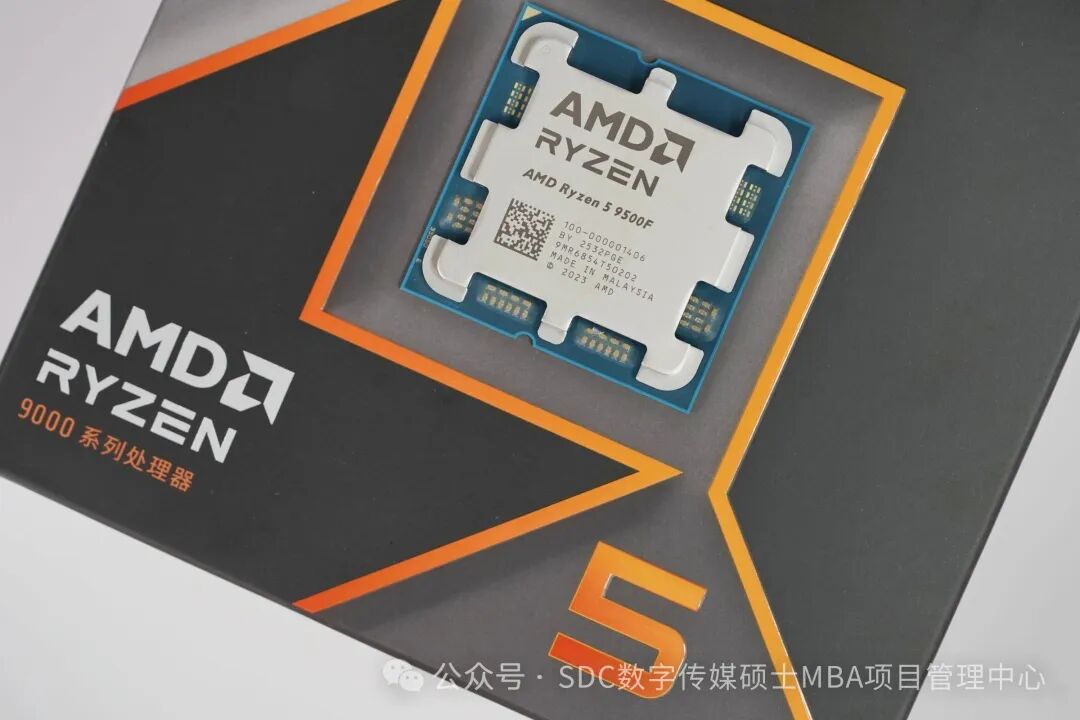

CPU是芯片家族的元老，擅长逻辑判断与复杂调度，运行系统、办公软件全仰仗它。它像一位博学的族长，什么活都能指点一二，但年事已高，一次只能专心处理一两件事。AI早期尚靠CPU硬撑，可面对海量并行计算时，老族长难免力不从心。如今AI训练中，族长CPU已退居二线负责统筹指挥，把重体力活分派给晚辈们。新闻里常见的Intel酷睿、AMD锐龙，都是这位族长的直系后代。

GPU

图形处理单元

“身强力壮的长子”

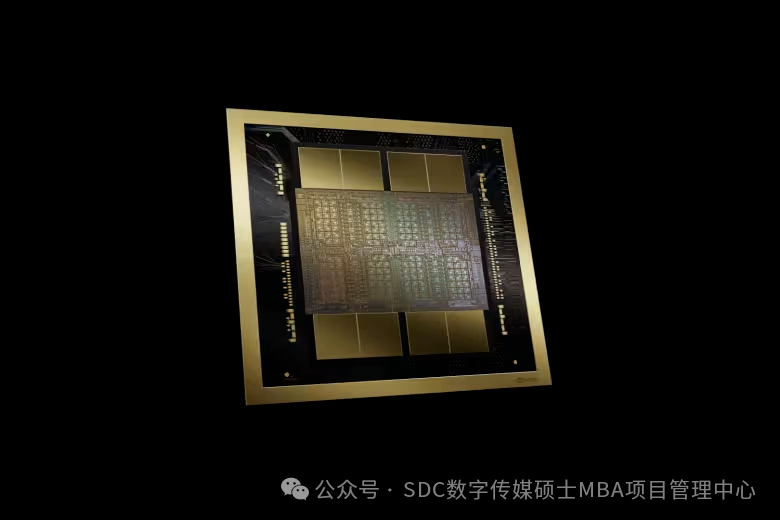

GPU本是家族为游戏渲染画面培养的孩子，结果大家发现这孩子是个“肌肉男”，处理重复计算格外生猛，好比几千个小学生齐声背诵乘法表，数量级碾压CPU的冥思苦想。ChatGPT引爆AI热潮后，英伟达H100、B200等AI显卡一卡难求，市值冲天，正是这位长子扛起AI训练大旗的见证。H100被称作AI时代的黄金，最新的B200性能再翻倍，稳坐当下AI训练主力的位置。

TPU

张量处理单元

“谷歌定制后代”

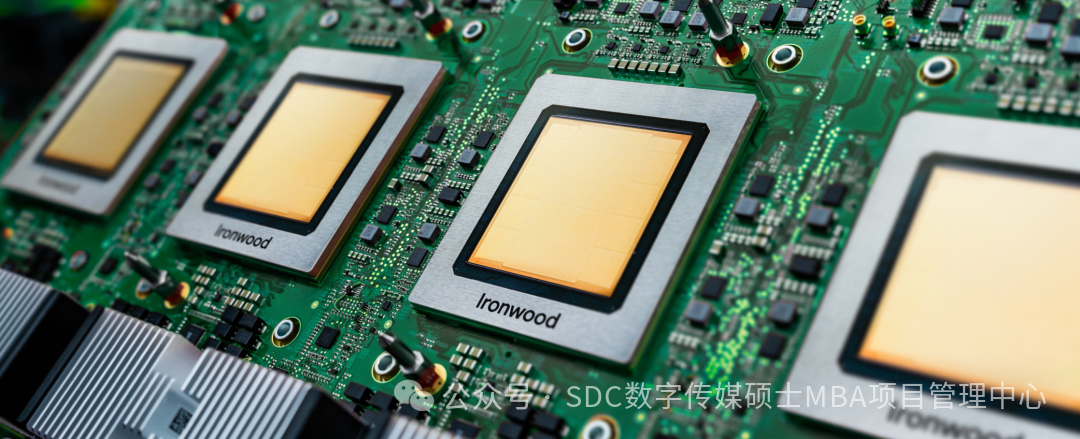

TPU是谷歌为自家AI需求定制的后代，专为深度学习设计，不会打游戏，也不会跑Excel，是个彻头彻尾的偏科生。但这位定制后代在AI推理上能效极高，省电又省钱。谷歌第七代TPU性能倍增，Anthropic已签约租用百万颗，Meta也在洽谈合作。谷歌自家大模型Gemini每年就要消耗100万至150万颗TPU，2025年TPU出货量约300万颗，2026年预计还将增长四到五成。

LPU

语言处理单元

“专攻嘴皮子的小儿子”

LPU是家族里最年轻的成员之一，专为大语言模型的推理环节设计，目标只有一个：回答问题快如闪电。它几乎不做训练，一心当好客服小能手。这个细分赛道的代表公司Groq，其技术已被英伟达以200亿美元收购，足见长辈对这门绝活的看重。

NPU

神经网络处理单元

“在外历练的幼子”

NPU同样是专跑AI的芯片血脉，但它没留在数据中心大本营，而是被派往手机、电脑、摄像头这些终端设备上独自历练。这位幼子算力虽不及几位坐镇家中的长兄，但胜在功耗极低、反应机敏，专门应对语音唤醒、人脸识别、拍照优化这类贴身轻活。我们常听到的苹果A系列芯片里的Neural Engine，以及云端统揽全局的华为昇腾系列，便是诸位幼子中历练有成者。

这便是“PU”芯片家族的群像：CPU老祖坐镇中枢，GPU长子扛起训练重担，TPU专属定制剑走偏锋，LPU小儿专攻话术，NPU幼子在外历练。 血脉同源，各司其职，共筑AI算力的完整家族图谱。

可以预见，PU芯片家族未来必定更加枝繁叶茂，尤其TPU、LPU这类“偏科奇才”将越来越多，为特定场景量身定制；而NPU幼子在外历练日久，终会把AI算力塞进每一块手表、每一盏路灯。比起认清某一颗PU的型号，更重要的是看懂AI经济时代的底层逻辑与演进方向，将其与自身或企业的战略结合，提前卡位布局。
